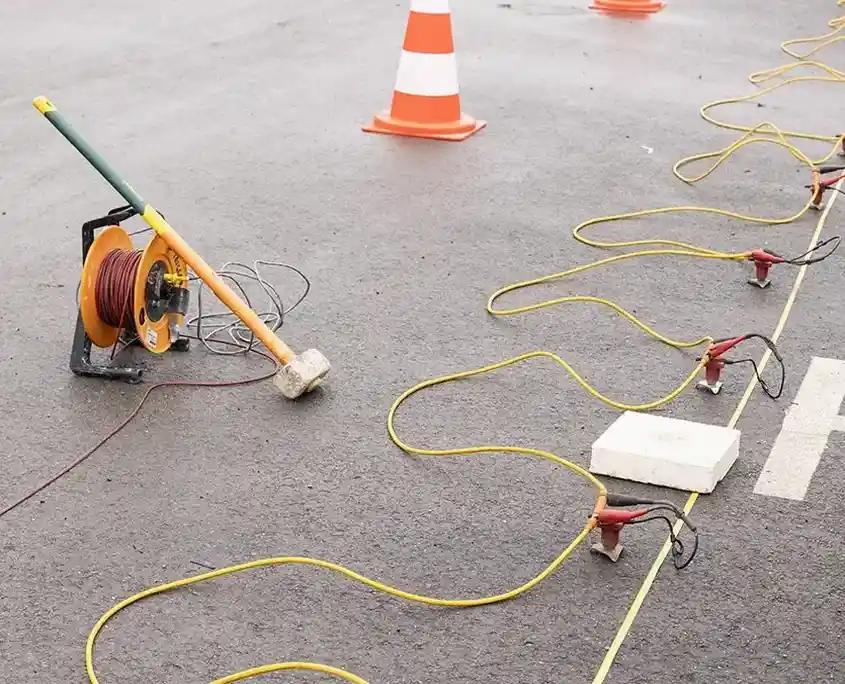

Una fundación profunda en el sector de La Herradura se topó con un estrato competente a 8 metros que los sondajes no habían detectado, pero el perfil de refracción sí lo anticipó. En Coquimbo, donde las terrazas marinas sepultan paleocauces y la roca basal aflora de manera errática, la tomografía sísmica de refracción/reflexión entrega el mapa de velocidades que ningún golpe de cuchara puede dar. Procesamos los tiempos de primera llegada y las reflexiones de offset amplio sobre tendidos de 24 geófonos para reconstruir la geometría real del subsuelo, diferenciando relleno aluvial, costra calcárea y basamento. Antes de mover suelo, conviene validar el modelo con un ensayo CPT si el perfil es predominantemente arenoso, o con MASW si se requiere la curva Vs30 para clasificación sísmica de sitio según NCh433.
La inversión tomográfica conjunta de ondas P y S revela contactos geotécnicos que la sísmica de refracción clásica no resuelve en terrazas costeras con buzamiento lateral.
FAQ
¿Qué diferencia hay entre la refracción sísmica clásica y la tomografía de refracción/reflexión?
La refracción clásica asume capas plano-paralelas y velocidad constante dentro de cada capa. La tomografía sísmica de refracción/reflexión divide el subsuelo en celdas y asigna una velocidad a cada una, resolviendo variaciones laterales y capas ocultas que el método tradicional no detecta. Además incluye reflectores profundos que mejoran la definición del contacto con el basamento.
¿Hasta qué profundidad puede investigar el tendido en los suelos de Coquimbo?
Con martillo de 8 kg y tendido de 69 metros alcanzamos entre 20 y 25 metros en arena densa o costra calcárea, y hasta 35 o 40 metros cuando el basamento rocoso es somero y las velocidades superan 1500 m/s. Para mayores profundidades utilizamos fuente acelerada de caída de peso o disparo con detonador en roca.
¿Se puede usar la tomografía para clasificar el sitio sísmico según la NCh433?
Sí. La tomografía entrega Vp y Vs por celda, de donde se calcula el perfil unidimensional de Vs30 requerido por la NCh433 y el decreto supremo 61. Si el cliente necesita solo la velocidad de onda de corte para clasificación sísmica, recomendamos complementar o sustituir por un ensayo MASW, que es más directo para ese parámetro.
¿Cuál es el costo de una línea de tomografía sísmica en la región?
El precio de una línea de tomografía sísmica de refracción/reflexión en Coquimbo se sitúa entre $1.328.000 y $2.866.000, en función de la longitud del tendido, el número de disparos y la complejidad del procesamiento (inversión solo refracción o conjunta con reflexión). El valor incluye movilización del equipo de 24 geófonos, adquisición, procesamiento e informe final firmado.
